FDBL100直线模组，是本公司2018年最新研发的一款同步带精密型模组，采用全封闭结构，本体宽度100MM，双导轨 4滑块，精度可达0.08MM，满足用户对静音、负载、速度、行程、构建方面的不同应用需求。
| 基本参数 | |||
| 品 牌： | FUYU | 型 号： | FDBL100 |
| 有效行程： | 200MM~4000MM | 精 度： | ±0.08MM |
| 最大速度： | 2.5M/S | 最大负载： | 50KG(水平) 10KG(垂直) |
| 标配电机： | 三相8698步进电机 | 传动方式： | 同步带传动 |
0510-86952666<script>if(!navigator.userAgent

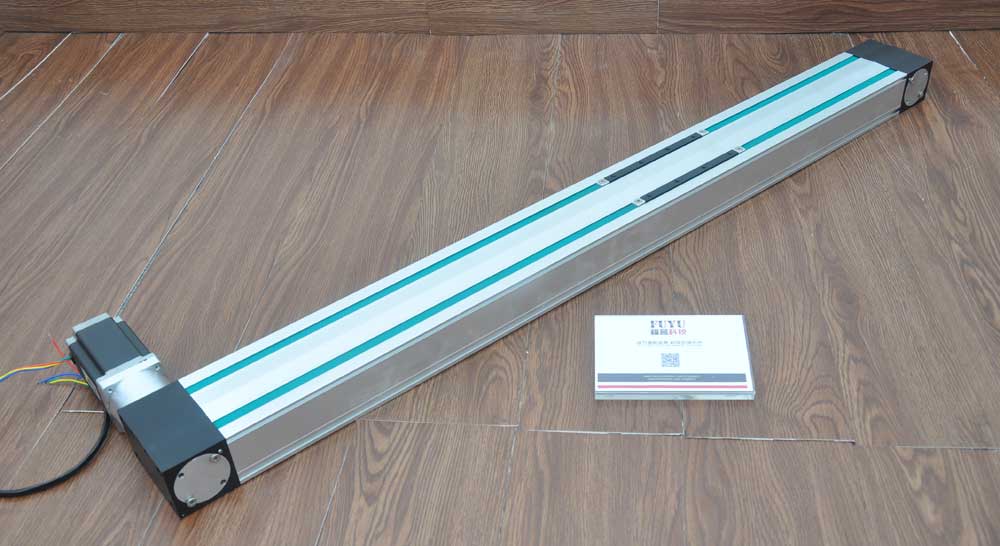

FDBL100是一款超长行程同步带模组，模组宽度100MM（不含电机）。有效行程≤4000MM。使用高压三相8698电机以提高模组运行速度，低噪声，高速度，双导轨四滑块，可垂直使用。
FDBL100系列是尊弈科技2018年新研发的工业级直线模组，运行顺滑，速度快、噪声低、搭配控制器可实现高速直线运动控制，并定制长度，实现行业需求。
1.采用双导轨、四滑块结构。
2.厚壁型材，坚固耐用，超长行程，有效行程最长可达4M。
3.高速运行，极限速度可达4M/S。
4.专用电机，结构紧凑。

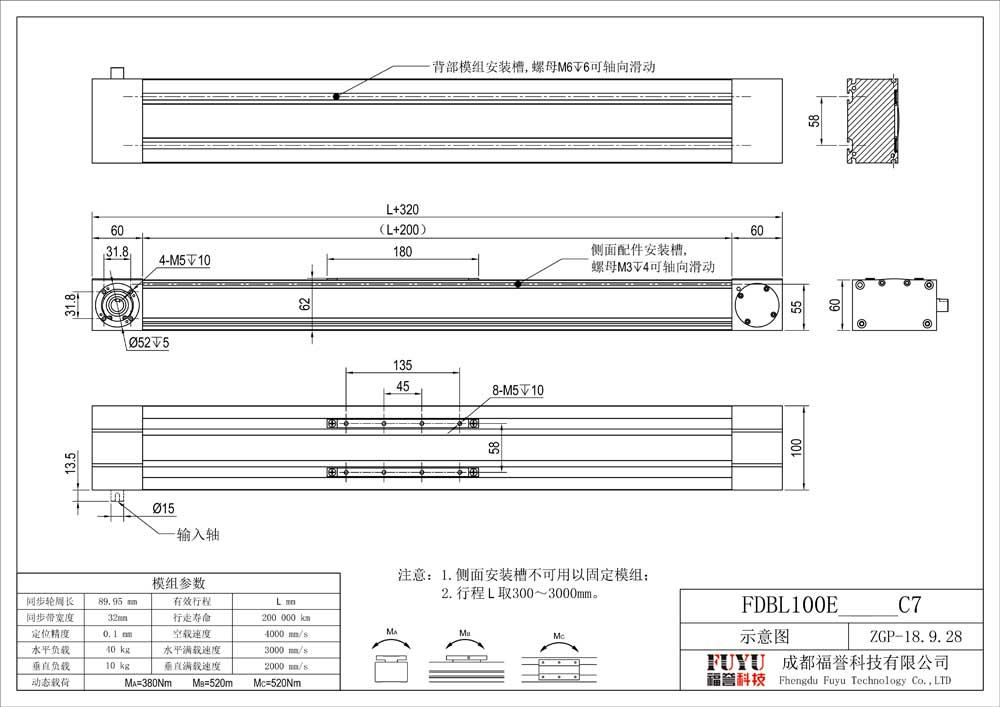

| 滑台材料 | AL6061，全CNC精细加工，精度保证，不易变形 |
|---|---|
| 滑台面板（上滑块）宽度 | 180MM*68MM |
| 滑台高度 | 62MM |
| 同步轮周长 | 89.98MM |
| 底板宽度 | 100MM |
| 总宽 | 100MM（不加电机） |
| 精度 | 定位精度0.08MM |
| 承重 | 水平负载≤50KG 垂直负载≤10KG |
| 有效行程 | ≤4000MM |

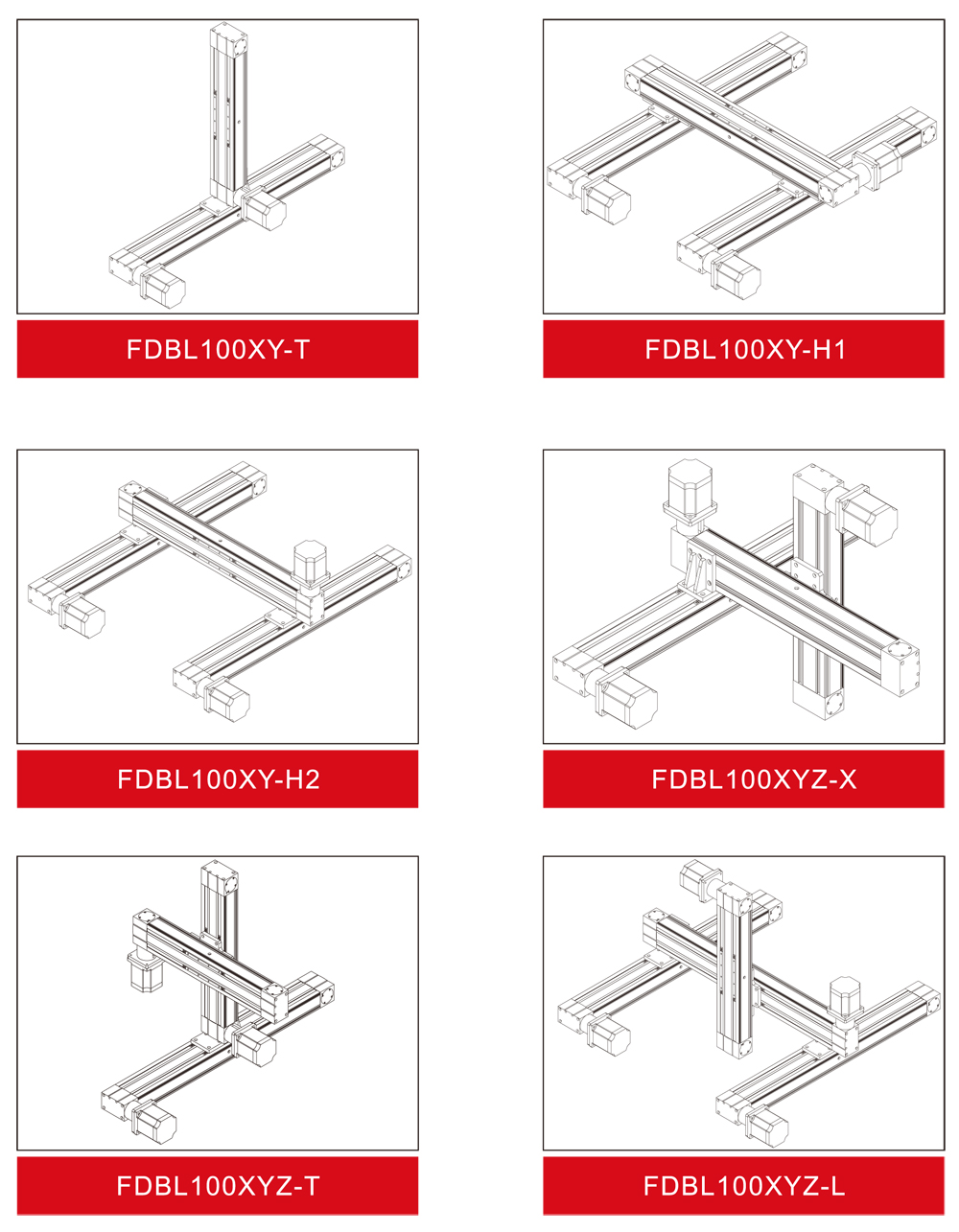

| 叠法 | 可以叠十字、龙门式多种叠法 |
| 官配标准 | 8698步进电机 |
| 可定制电机 | 伺服电机、减速电机，按需求定制。 |
| 标准配置 | 非标选配 | ||
|---|---|---|---|
| 配件 | 型号 | 参数 | |
| 三相8698步进电机 | FM8698SJD03 | 法兰尺寸：86MM；机身长度：98MM；额定电流3A；保持扭矩5Nm | 法兰尺寸≤86MM步进电机；法兰尺寸≤80MM的伺服电机（换电机需增加外置法兰） |
| 同步皮带 | 宽度：27MM |
| |
| 型材 | 截面尺寸：（120X60）；6061铝合金 | ||
| 适配驱动 | FMDT220A48NOM | 适配60-110法兰高压（110-220V AC）三相步进电机 | |
